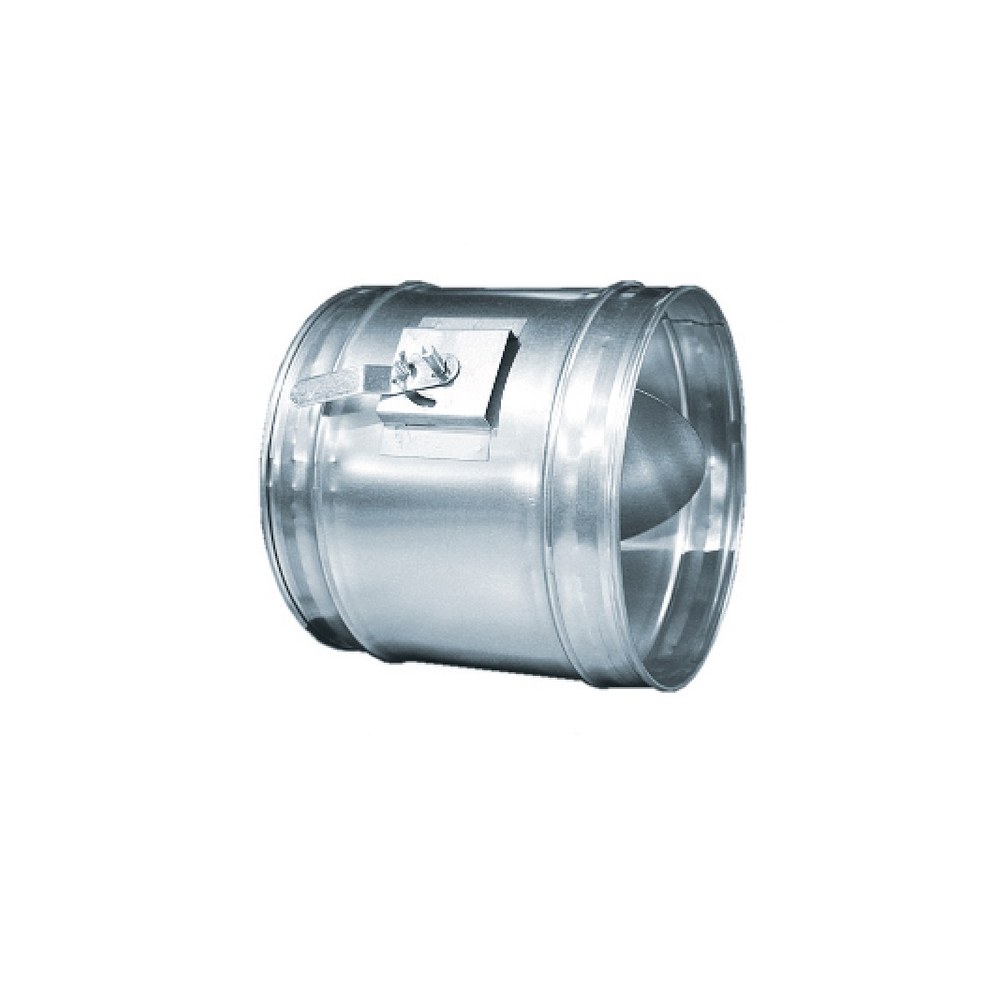

Дроссель-клапан круглый

Дроссель-клапан предназначен для регулирования расхода воздуха и газовоздушных смесей, не несущих угрозу взрыва, в круглых каналах систем вентиляции.

Устройство и принцип работы

Регулирование расхода осуществляется поворотом одностворчатой заслонки, закреплённой на оси в корпусе клапана. Ось выведена наружу и снабжена ручкой-сектором со шкалой, фиксирующей заслонку в выбранном положении от «открыто» (0°) до «закрыто» (90°).

При повороте заслонки изменяется живое сечение канала и, соответственно, местное сопротивление участка сети. Это позволяет выполнять первичную балансировку системы и распределять расход воздуха между ветвями воздуховодов.

Материалы и исполнения

Для диаметров свыше 500 мм рекомендуется использовать воздушный клапан АВК с присоединением к обеим сторонам круглых врезок. · ventar-s.ru

Где применяется

• Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
• регулирование и балансировка расхода воздуха по участкам сети
• Условия применения: среда — воздух и невзрывоопасные газовоздушные смеси

Монтаж и обслуживание

• Клапан монтируется в разрыв воздуховода на прямом участке; присоединение — по типу соединения, указанному в заказе (ниппельное, фланцевое или под резинку)
• Перед клапаном рекомендуется прямой участок длиной не менее 2D, после — не менее 3D: это снижает погрешность регулирования и уровень шума
• Ручка-сектор должна оставаться доступной для обслуживания; при монтаже за подвесным потолком предусматривается ревизионный люк
• Клапан не является отсечным устройством — для полного перекрытия применяется шибер или герметичный клапан

Условное обозначение и заказ

Габаритные и присоединительные размеры
