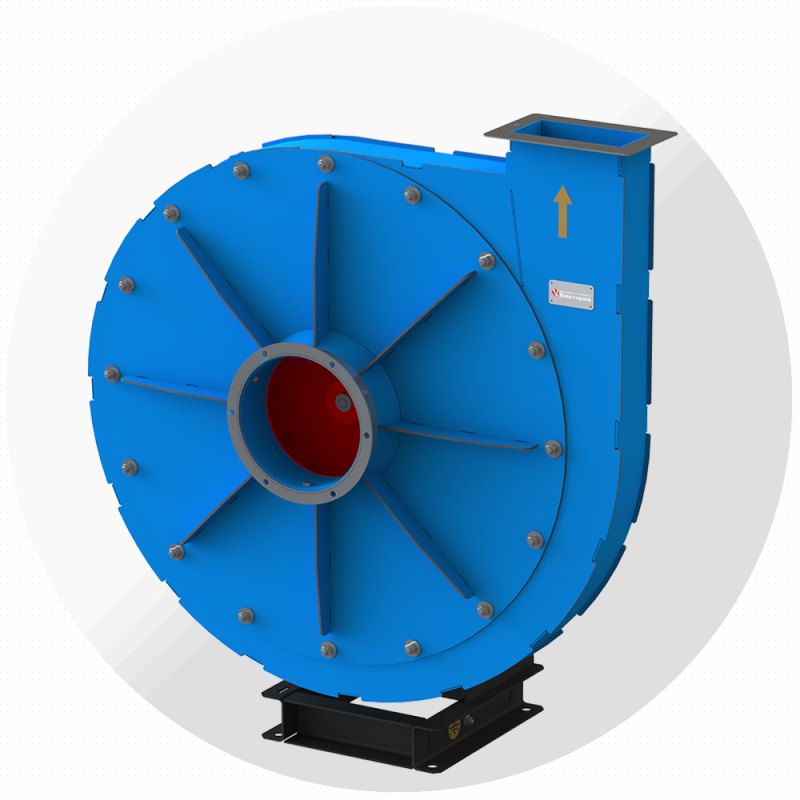

Вентилятор высокого давления ВР-140-15 №9, Ø900 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-140-15 №9 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 9: диаметр рабочего колеса 900 мм. В каталоге завода 4 исполнения по двигателю: производительность от 900 до 4800 м³/ч, полное давление до 3691 Па, мощность 1,5–7,5 кВт.
Серия для малых расходов и высокого давления: наддув, продувка, подача воздуха в технологические аппараты. Заменяет ВР-12-26 и ВЦ 10-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-9-095-5,5-1500 | 0,95 | 1400–4200 | 3329…2263 | 3159…794 | АИР112M4 | 5,5 | 1440 | 215 |
| ВР-140-15-9-100-7,5-1500 | 1,00 | 1600–4800 | 3691…2507 | 3469…509 | АИР132S4 | 7,5 | 1455 | 245 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-9-095-1,5-1000 | 0,95 | 900–2800 | 1459…992 | 1385…348 | АИР90L6 | 1,5 | 935 | 177 |
| ВР-140-15-9-100-2,2-1000 | 1,00 | 1100–3200 | 1618…1099 | 1521…223 | АИР100L6 | 2,2 | 940 | 188 |
Расшифровка обозначения
ВР-140-15-9-095-1,5-1000
| ВР-140-15 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-140-15, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | d | n | a1 | A1 | n1 | a2 | A2 | n2 | n3 | C1 | C2 | C3 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-9,0-095, 1,5/960 | 1159 | 1276 | 514 | 486 | 700 | 152 | 250 | 280 | 10 | 6 | 108 | 150 | 1 отв. | 216 | 255 | 2 | 8 | 300 | 300 | 31 | 18 |
| ВР-140-15-9,0-100, 2,2/960 | 1159 | 1276 | 574 | 486 | 700 | 152 | 250 | 280 | 10 | 6 | 108 | 150 | 1 отв. | 216 | 255 | 2 | 8 | 300 | 350 | 36 | 18 |
| ВР-140-15-9,0-095, 5,5/1450 | 1159 | 1276 | 609 | 486 | 700 | 152 | 250 | 280 | 10 | 6 | 108 | 150 | 1 отв. | 216 | 255 | 2 | 8 | 350 | 400 | 28,5 | 18 |
| ВР-140-15-9,0-100, 7,5/1450 | 1159 | 1276 | 639 | 486 | 700 | 152 | 250 | 280 | 10 | 6 | 108 | 150 | 1 отв. | 216 | 255 | 2 | 8 | 400 | 400 | 43,5 | 18 |
Габаритные размеры при различных положениях корпуса ВР-140-15, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-9,0 | 1160 | 531 | 576 | 1098 | 513 | 852 | 1143 | 567 | 629 | 1401 | 549 | 585 | 1143 | 567 | 531 | 1401 | 549 | 513 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Наддув и продувка технологического оборудования
- Подача воздуха в горелки и топки
- Пневмосистемы с малым расходом и высоким напором
- Промышленные вентиляционные установки
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-140-15, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
