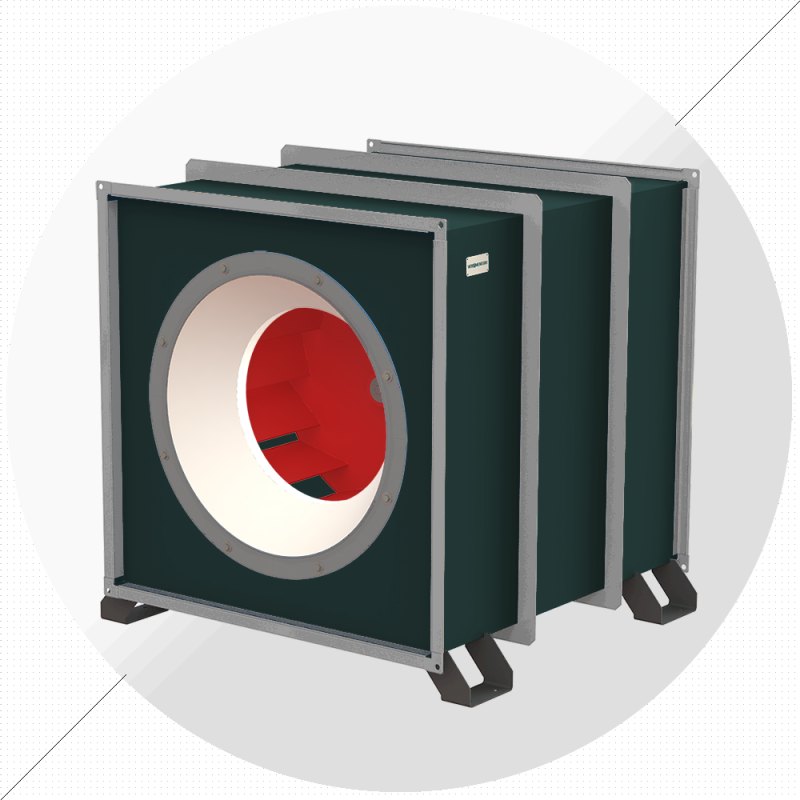

Канальный вентилятор ВРК №5, Ø500 мм
⚙️ Подбор и заказ
Характеристики
Описание
Канальный вентилятор ВРК №5 — канальный радиальный вентилятор в шумоизолированном корпусе завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 7 исполнений по двигателю: производительность от 900 до 13 100 м³/ч, полное давление до 733 Па, мощность 0,55–3 кВт.
Радиальное колесо в квадратном корпусе, который врезается прямо в линию воздуховода. ВРКш — исполнение со звукоизолированным корпусом. Заменяет импортные канальные вентиляторы квадратного сечения.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРК-5-095-1,5-1500 | 0,95 | 1400–8900 | 567…30 | 567…16 | АИР80В4 | 1,5 | 1410 | 93 |
| ВРК-5-100-2,2-1500 | 1,00 | 1600–10 400 | 629…33 | 628…14 | АИР90L4 | 2,2 | 1420 | 109 |
| ВРК-5-110-3-1500 | 1,10 | 2000–13 100 | 733…39 | 732…8 | АИР100S4 | 3 | 1410 | 109 |
1000 мин⁻¹ — 4 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРК-5-095-0,55-1000 | 0,95 | 900–5700 | 237…13 | 236…7 | АИР71В6 | 0,55 | 920 | 88 |
| ВРК-5-100-0,75-1000 | 1,00 | 1000–6700 | 262…14 | 262…6 | АИР80А6 | 0,75 | 920 | 91 |
| ВРК-5-110-1,1-100( | 1,10 | 1300–8400 | 306…16 | 305…3 | АИР80В6 | 1,1 | 920 | 95 |
| ВРК-5-110-1,1-1000 | 1,10 | 1300–8400 | 306…16 | 305…3 | АИР80В6 | 1,1 | 920 | 95 |
Расшифровка обозначения
ВРК-5-095-0,55-1000
| ВРК (ВРКш) | тип вентилятора; ш — шумоизолированный корпус |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 095; 100; 110 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВРК, мм
| Обозначение вентилятора | А | А1 | L | L1 | B | B1 | C | C1 | H | H1 | d | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРК-5,0 | 710 | 741 | 800 | 700 | 810 | 860 | 670 | 80 | 860 | 450 | 13 | 15 |
Габаритные и присоединительные размеры ВРКШ, мм
| Обозначение вентилятора | А | А1 | А2 | L | L1 | B | B1 | C | C1 | H | H1 | d | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРКш-5,0 | 710 | 741 | 810 | 800 | 700 | 810 | 860 | 670 | 80 | 860 | 450 | 13 | 15 |
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Приточные и вытяжные системы офисов, магазинов, ресторанов
- Канальные системы с ограниченной высотой запотолочного пространства
- Производственные и складские помещения
- Объекты с требованиями по шуму (ВРКш)
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВРК, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
